| 产品属性 | 57步进电机套装 |
|---|---|
| 相数 | 2 |
| 电压(V) | 12-36 |
| 转矩(N.M) | 2 |
| 品牌 | 时代超群 |
| 型号 | 57HBP80AL4-TK0 |

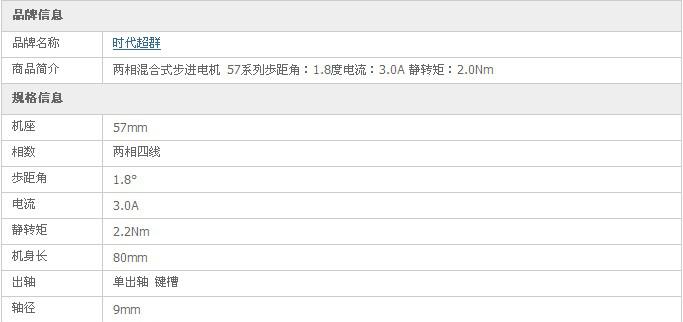

特殊电机 57BYG250-80 （2.0NM ，3A 24V 键槽)
此款电机带键槽，键为4mm ，机身长度为80 mm 两相四线 ，3A 2.0NM
| 型号 | 相数 | 电流（A） | 电阻（Ω） | 电感（mH） | 静转矩(NM) | 机身长L(mm) | 轴长L1（mm） | 轴径φ（mm） | 重量（Kg） | 配套驱动器 |
| ５７BYG２50-５６ | ２ | ２.0 | 1.40 | 4.5 | 0.9 | 56 | 22 | 6.35 | 0.75 | ZD6560-V3 ZD6560-V3C) |
| ５７BYG２50-７６ | ２ | ３.0 | 0.7 | 10.5 | 1.45 | 76 | 22 | 6.35/8.0 | 1.0 | ZD6560-V4 ZD6560-V4C) |
| ５７BYG２50-８０ | ２ | ３.0 | 0.5 | 13.5 | 2.0 | 80 | 22 | 9.0 | 1.20 | ZD6560-V4 (ZD6560 |

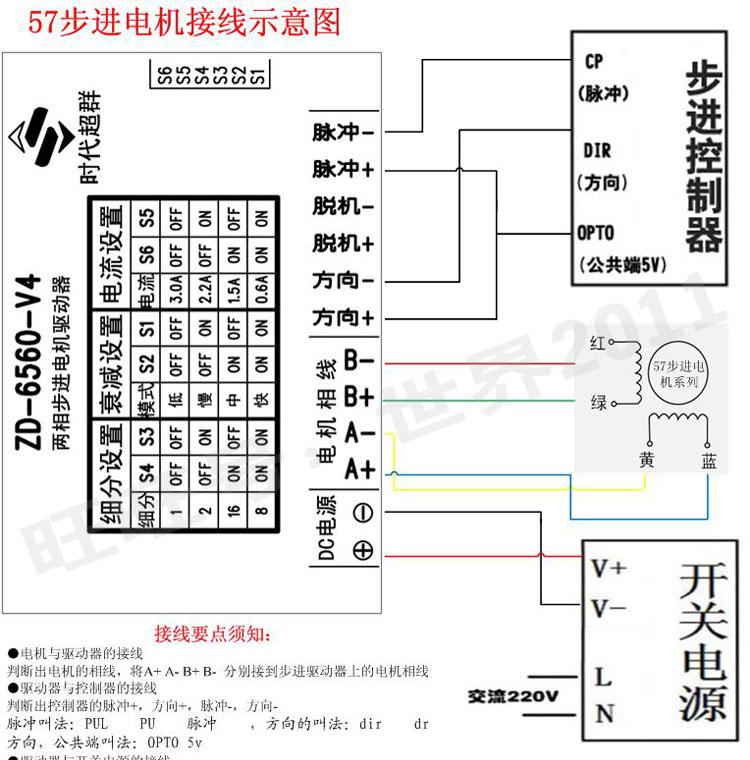

驱动器简介：
本产品为直流电源供电，请确认电源正负极正确后上电请勿带电插拔连接线缆此产品非密封，请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物，储存和使用时请注意防潮防湿驱动器为功率设备，尽量保持工作环境的散热通风产品特点
高集成度高可靠性接口采用超高速光耦隔离抗高频干扰能力强最高输入电压：DC 40V(峰值)主要功能
内部集成控制调速度功能，支持内部和外部控制整步、二细分、八细分、十六细分可调输出电流4档可调过热自动保护自动半流锁定衰减4档可调支持脱机、使能、锁定等功能| 北京时代超群步进电机选型表格 | ||
| 类型 | 步进电机型号 | 配套驱动器 |
两 相 步 进 电 机 | 20BYG250-33（20mN.m,0.6A) | 单轴：ZD-6209-V2,ZD-8731双轴:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 单轴：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C调速控制驱动器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |

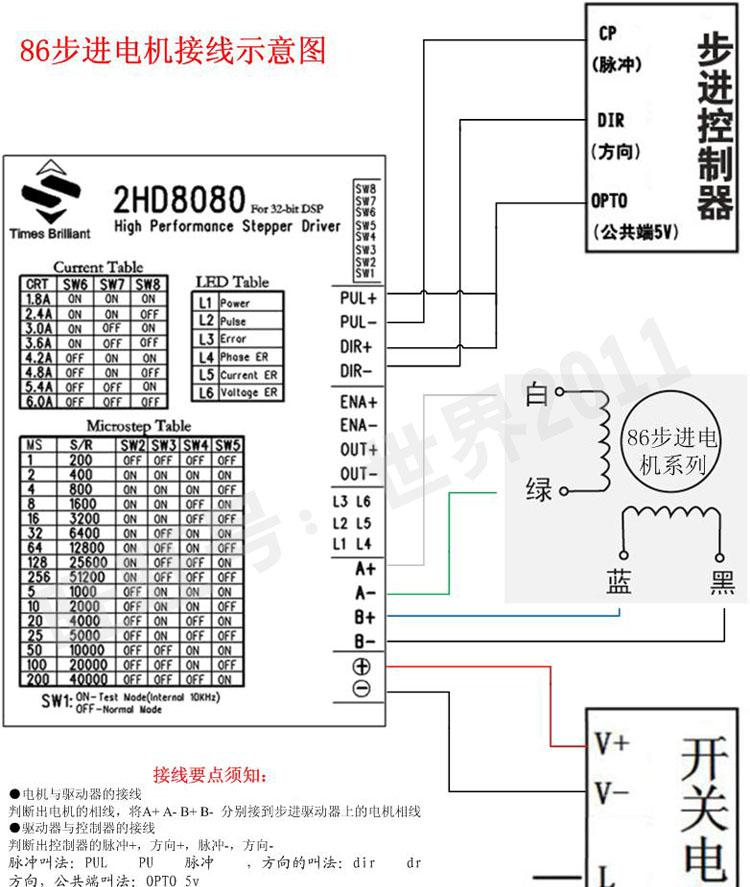

| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 双出轴电机 | 42BYG250-45（0.4nm，1A，双出轴） | 单轴：ZD-6209-V2,ZD-8731-V1双轴:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，双出轴） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，双出轴） | ZD-6560-V4/ZD-6560-V4C调速控制驱动器 | |
| 86BYG250-113（8.5nm，4A，双出轴） | 2HD8080 | |
| 三相步进电机 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 无刷直流电机 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
