蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。衬里蝶阀是在过流部件，阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀，截止阀和其他类型的切断、调节阀门。
结构尺寸

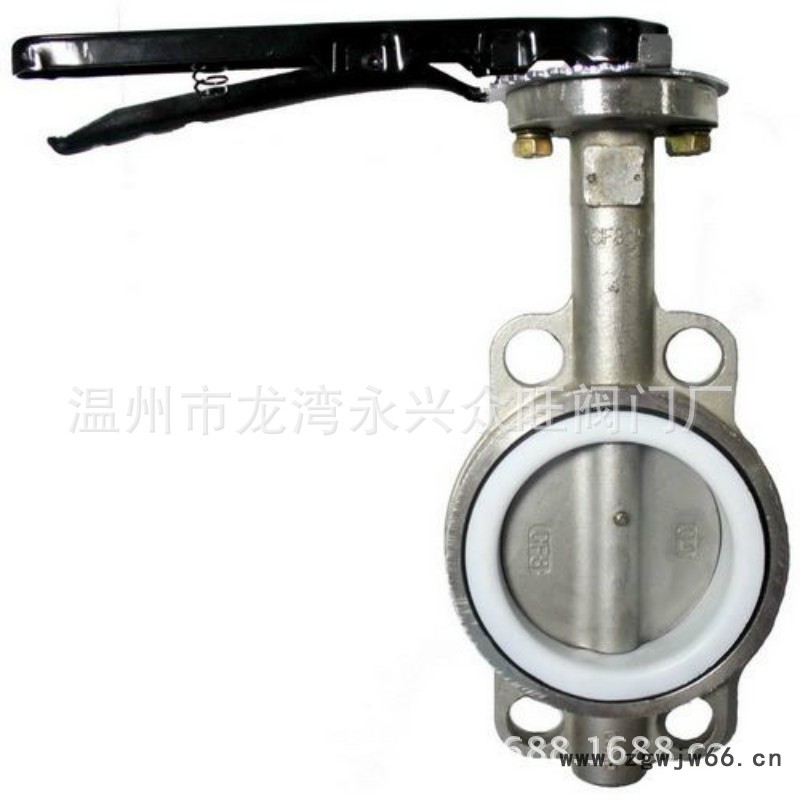

D71F-16四氟手柄蝶阀结构特点：
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏，使用寿命长。
3、流量特性趋于直线，调节性能好。
4、结构简单，开关迅速，90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
D71F-16四氟手柄蝶阀技术参数及执行标准
衬塑蝶阀 | 衬胶蝶阀 | ||||
连接形式 | |||||
“A”型对夹连接 | “LT”型对夹连接 | 法兰连接 | “A”型对夹连接 | “LT”型对夹连接 | |
公称通径(mm) | DN40~2000 | DN40~600 | DN50~1200 | DN50~1000 | DN50~600 |
公称压力(Mpa) | PN1.0、PN1.6 | ||||
阀门材料 | 灰铸铁、碳钢、不锈钢 | ||||
衬里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | 橡胶 | |||
适用介质 | 详见防腐衬里材料 | 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类 | |||
工作温度(℃) | -15~150℃ | ||||
设计制造 | GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67 | ||||
结构长度 | GB/T 12221-89 | ||||
连接法兰 | JB/T 82.1-94、GB/T9113.1-2000 | ||||
压力试验 | GB/T 13927-1992 | ||||

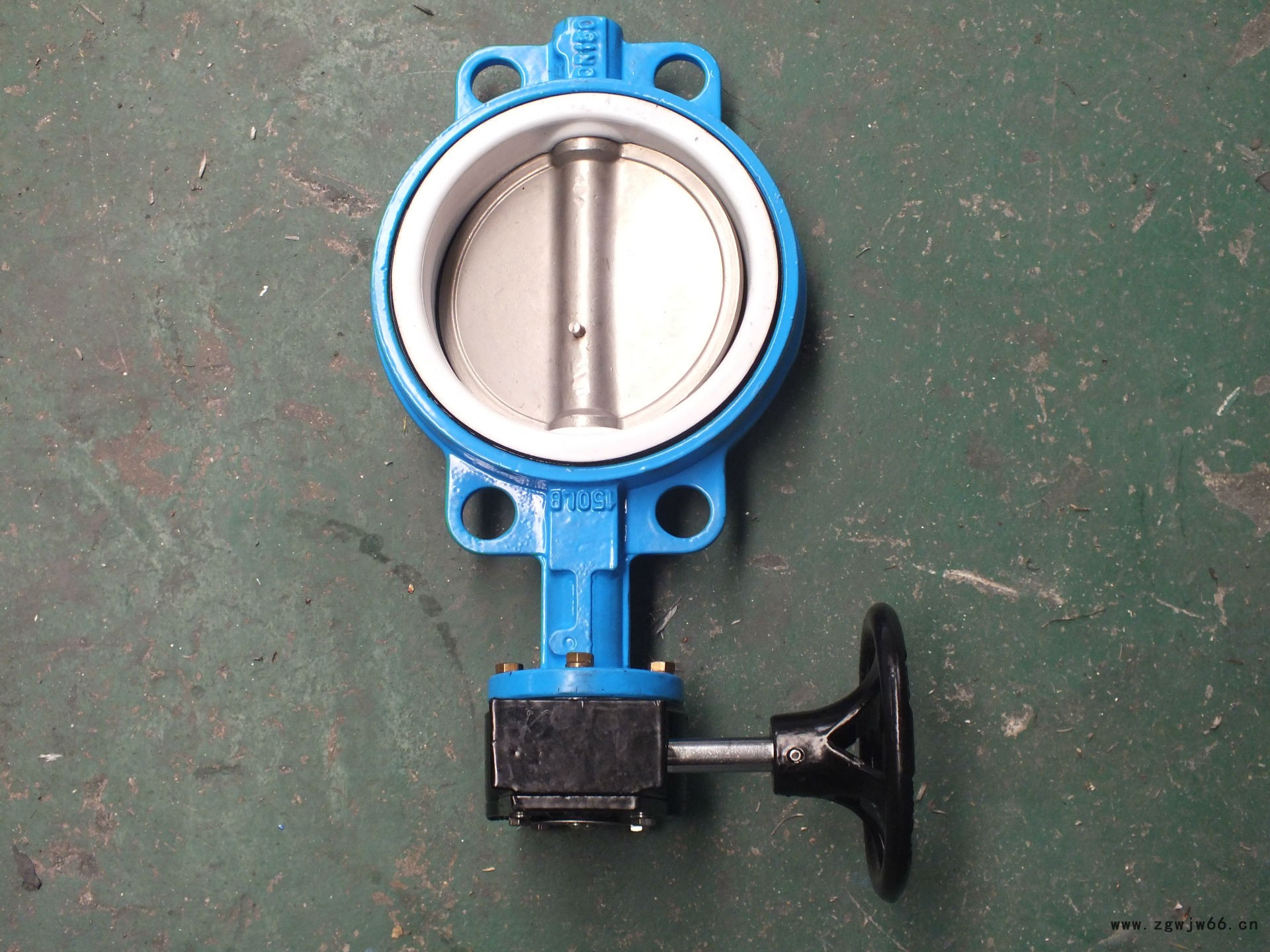

传动方式 | 手动、蜗轮蜗杆、气动、电动 | ||||
